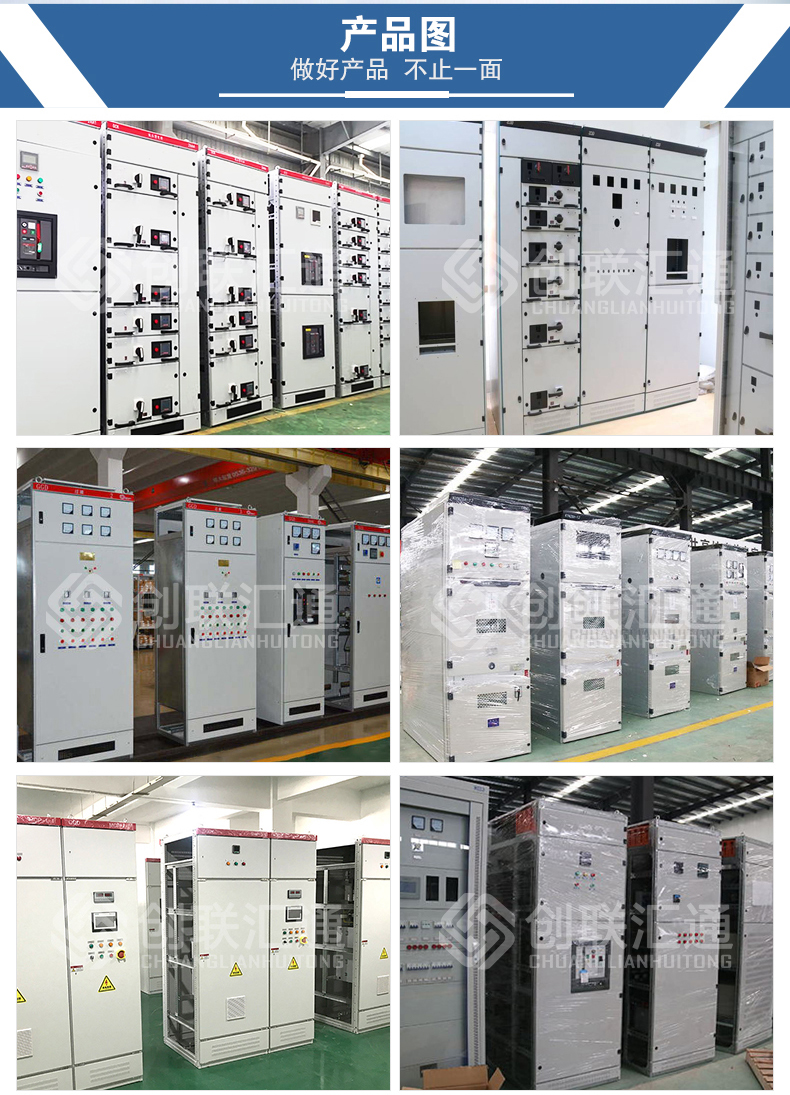

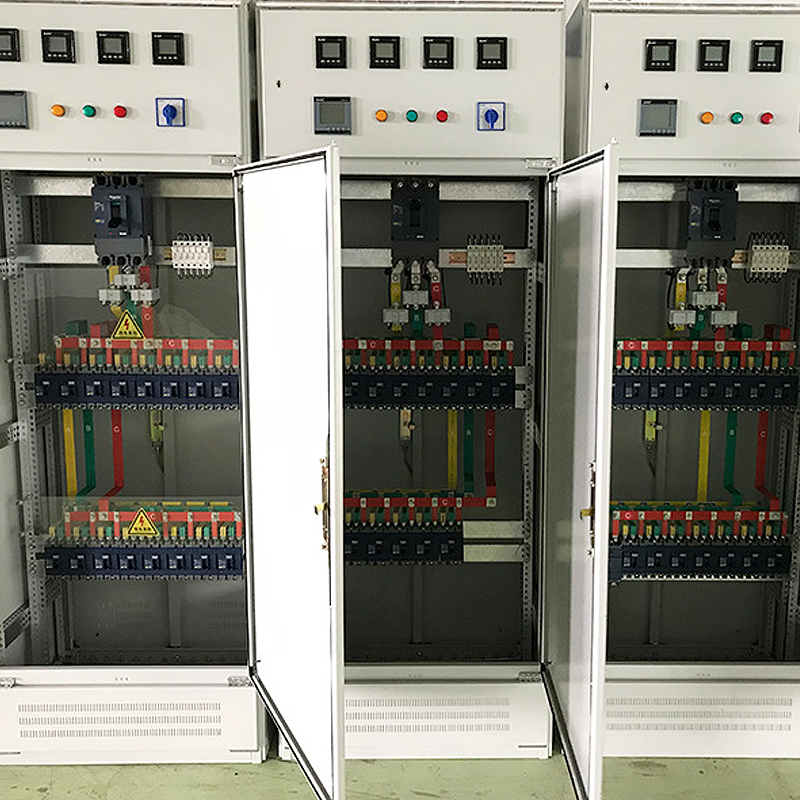

gcs柜結構 gcs柜防護等級
◆結構特點
1、裝置的主柜架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝孔模數E=20mm
2、裝置各功能室嚴格分開，其隔離主要分為功能單元室、母線室、電纜室、各單元的功能相對獨立
1)、抽屜層高的模數為160mm，分為1/2單元、1單元、3/2單元、2單元、3單元五個尺寸系列，單元回路額定電流400A及以下
2)、抽屜改變僅在高度尺寸上的變化，其寬度、深度尺寸不變，相同功能單元的抽屜具有良好的互換性
3)、每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜，其中一單元以上的抽屜采用多功能后板
4)、抽屜進出線根據電流大小采用不同片數的同一規格片式結構的插件
5)、1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件
6)、單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式ZJ-1型轉接件
7)、抽屜單元設有機械聯鎖裝置
饋線柜和電動機控制柜設有專用的電纜隔離，功能單元室與電纜室內的連接通過轉接件或轉接銅排實現既提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝和維修，電纜隔離室有二個寬度尺寸(240mm和44m)可供選用，視電纜數量、截面和用戶對安裝維修方便的要求而定
裝置的功能單元輔助接點對數一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶與計算機接口的需要
考慮到干式變壓器使用的普通性、安全性和油浸式變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個列組，也可以與油浸式變壓器低壓母線方便連接
以抽屜為主體，同時具有抽出式和固定分隔，可以混合組合，任意選用
裝置按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N方式
柜體的防護等級為P30、IP40，可以按用戶需要選用
◆裝置特點
1、提高轉接的熱量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升
2、功能單元之間、隔離之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限最小范圍
3、母線平置式排列使裝置的動、熱穩定性好，能承受80/176KA短路電流的沖擊
4、MCC柜單柜的回路數量多到22回，充分考慮大單機容量發電、石化系統等行業自動化電動門(機)群的需要
5、裝置與外部電纜的連接在電纜隔離室中完成，電纜可以上下進出，零序電流互感器置電纜隔離室內使安裝維修方便
6、同一電源配電系統，可以通過限流電抗器匹配限制短路強度和要求
7、抽屜單元有足夠數量的二次插接件(1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和有控回路對接點數量的要求
